Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

5 de marzo de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: TROQUELADORA BATESVILLE
Dirección: Parque Industrial Querétaro, Av. La Noria 106, 76215 Parque Industrial Querétaro, Qro.
Responsable Equipo: JOSE ZARATE LOPEZ
Correo: Jose.zarate@gposac.com.mx
Descripción Actividades Centro de Carga
Nombre del punto de medición: Transformador TR3 1000KVA
Descripción general de la carga: Tablero DPA Electroducto 3 (1200 A), Banco de capacitores
Información del Medidor PQ
Marca: Acuvim-EL-D-mV, V4P1
Clase: S
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 KV
Nivel de tensión del punto de medición: 480/277 V
Medición: Mensual
Fecha de medición inicial: 11/02/2025
Fecha de medición final: 18/02/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota
  • Durante el periodo de medición el factor de potencia y el desbalance de corriente se encontraron fuera de los límites recomendados.
Tip
  • Ninguno
Importante

  • Se observan niveles de tensión RMS que salen de sus límites de ±5% esto puede ser debido a la mala compensación de la potencia reactiva.

  • El desbalance de la corriente alcanza valores de hasta 60%, por lo que es importante revisar la forma de operación de las cargas y tratar de balancearlas.

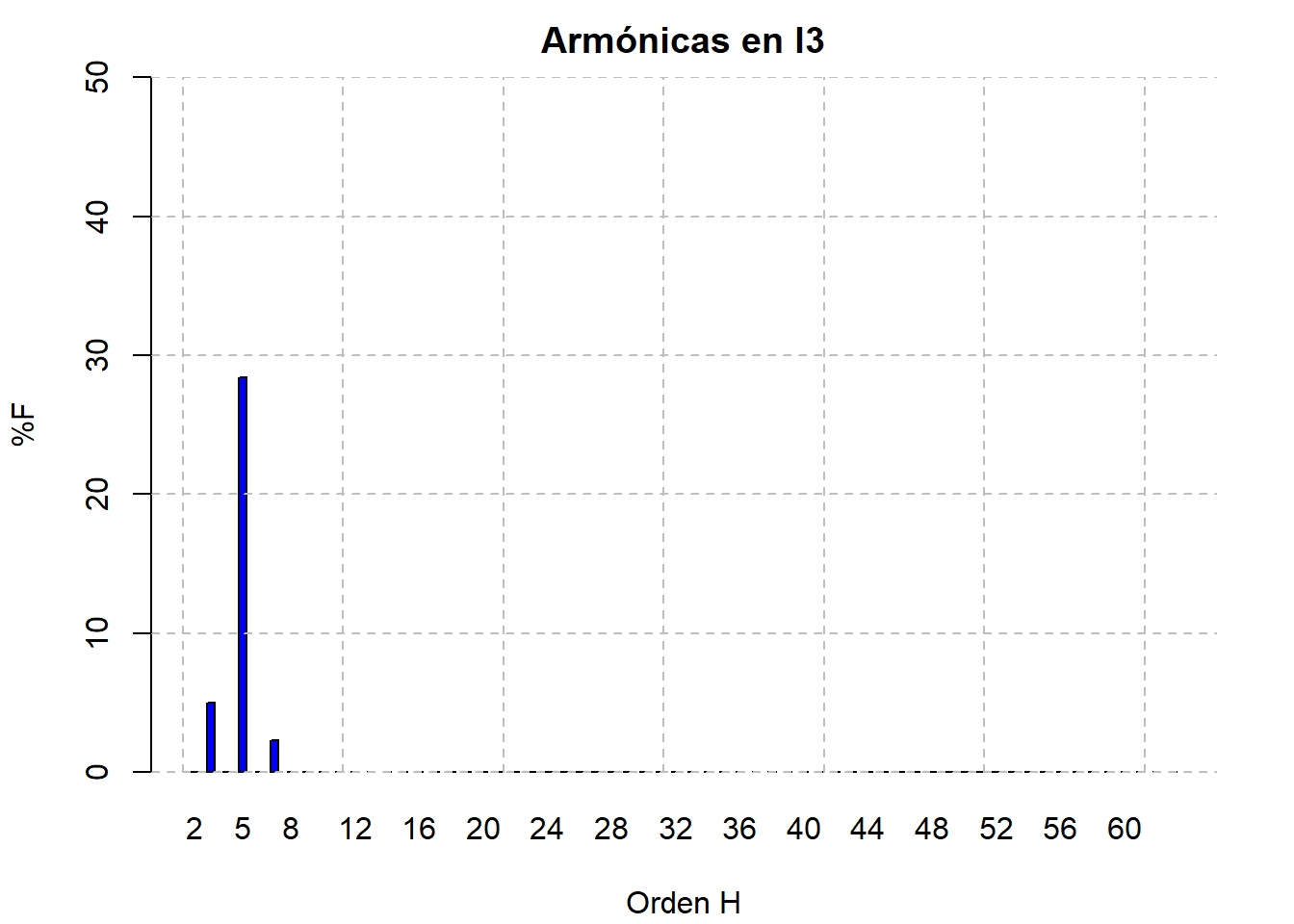

  • La distorsión total armónica de la corriente alcanza valores de hasta el 50%, principalmente debido a la armónica 5ª que alcanza valores del 30% de la fundamental, es importante considerar un reactor de rechazo (si es que no lo tiene) en los bancos de capacitores.

Precaución

  • Se observaron variaciones de hasta 300 kVAr en periodos de 5 minutos, variaciones que pueden ser difíciles de compensar con el banco variable existente de 250 kVAr.

  • Por lo anterior se recomienda buscar otra forma más adecuado de compensar los kVAr, entre ellos están un banco de capacitores variable, con reactor de rechazo, pero de mayor velocidad y capacidad al existente, o un compensador estático de VArs.

Advertencia
  • El alto contenido armónico de la corriente, alto desbalance en la misma, y variaciones tan grandes de potencia reactiva, pueden hacer que el banco de capacitores existentes opere incorrectamente o se pueda dañar fácilmente.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 273 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.65 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.65 0 - 5 %
THDi % 35.43 ---
Desbalance Dv % 0.86 0 - 2 %
Desbalance Di % 32.11 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
11.63 18.24 108.07 117.34 266.26 335.80 427.94
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
12.31 37.38 103.93 113.76 246.41 335.13 402.90
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
42.70 54.70 155.80 172.21 402.60 501.24 657.54
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.17 0.28 0.69 0.65 0.82 0.85 0.93
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.02 1.45 1.84 1.92 2.65 2.92 3.39
THDi (%)
min. p5 p50 mean. p95 p99 max.
3.36 5.75 11.20 15.43 35.43 42.69 52.79
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.10 0.27 0.39 0.44 0.86 1.67 2.68
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.17 1.50 3.76 6.38 32.11 54.15 64.21
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.91 59.96 60.00 60.00 60.04 60.05 60.10
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
250.95 265.75 272.59 273.41 282.47 283.75 285.53
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
46.74 64.39 188.48 207.15 419.01 779.28 1,578.62

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 12 Min. : 12 Min. : 43 Min. :0.17
1st Qu.: 47 1st Qu.: 57 1st Qu.: 72 1st Qu.:0.60
Median :108 Median :104 Median :156 Median :0.69
Mean :117 Mean :114 Mean :172 Mean :0.65
3rd Qu.:173 3rd Qu.:153 3rd Qu.:234 3rd Qu.:0.75
Max. :428 Max. :403 Max. :658 Max. :0.93

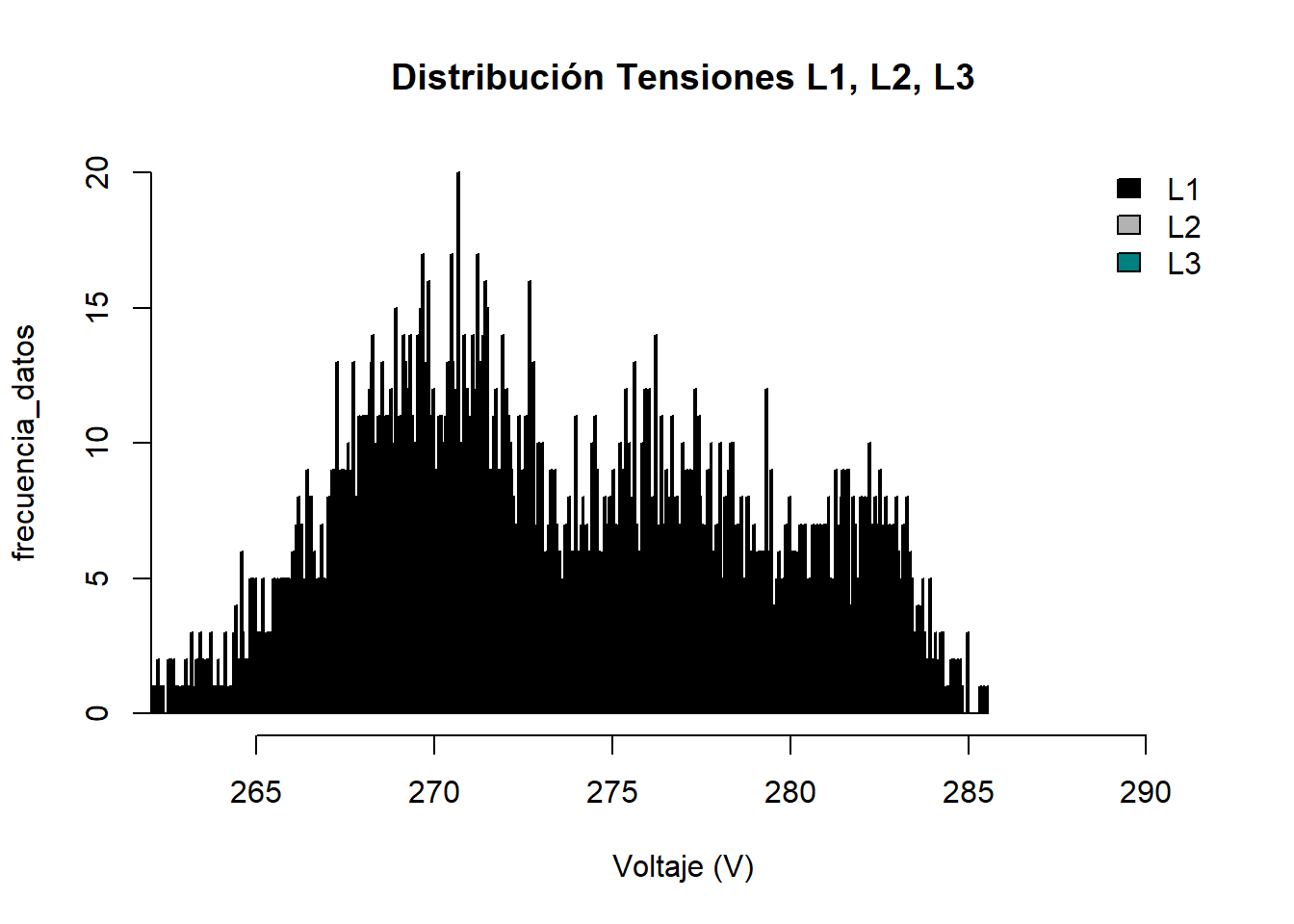

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
V1 V2 V3
Min. :254 Min. :255 Min. :251
1st Qu.:268 1st Qu.:270 1st Qu.:269
Median :272 Median :273 Median :272
Mean :273 Mean :274 Mean :273
3rd Qu.:277 3rd Qu.:278 3rd Qu.:278
Max. :284 Max. :286 Max. :285

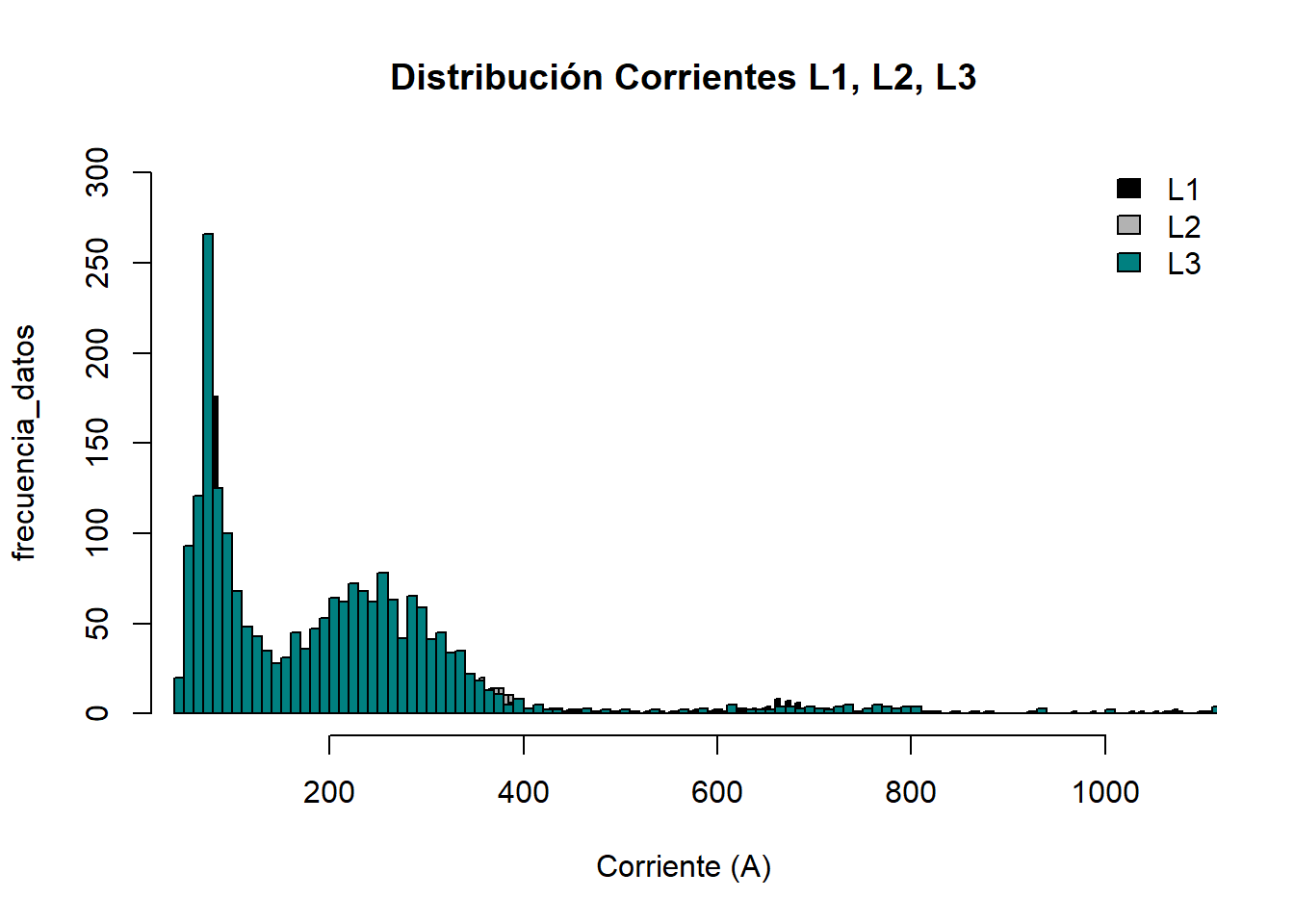

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 57 Min. : 48 Min. : 47
1st Qu.: 91 1st Qu.: 85 1st Qu.: 84
Median : 190 Median : 191 Median : 184
Mean : 210 Mean : 206 Mean : 206
3rd Qu.: 276 3rd Qu.: 281 3rd Qu.: 266
Max. :1073 Max. :1390 Max. :1579

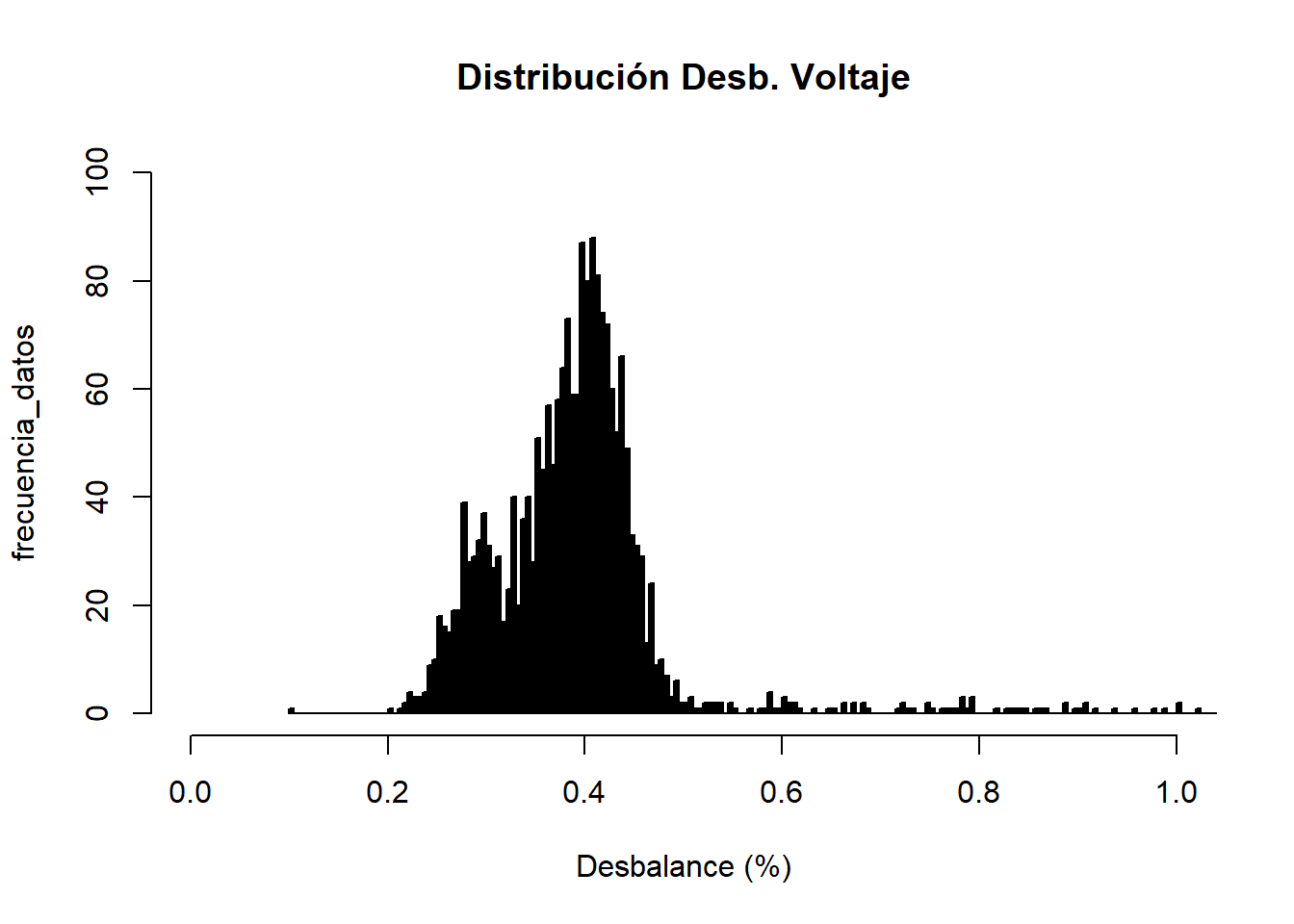

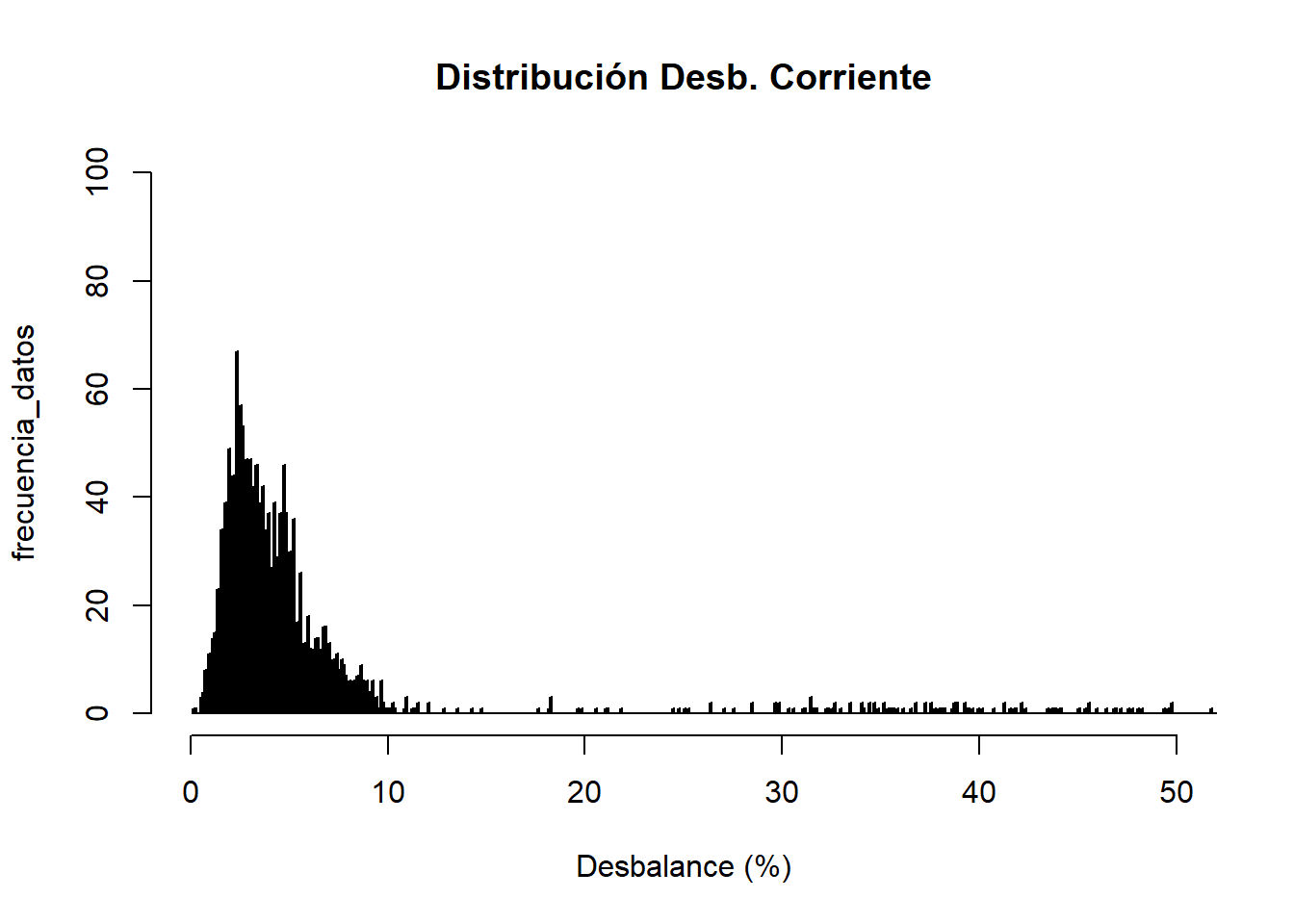

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. : 0.17 Min. :0.10
1st Qu.: 2.51 1st Qu.:0.34
Median : 3.76 Median :0.39
Mean : 6.38 Mean :0.44
3rd Qu.: 5.55 3rd Qu.:0.43
Max. :64.21 Max. :2.68

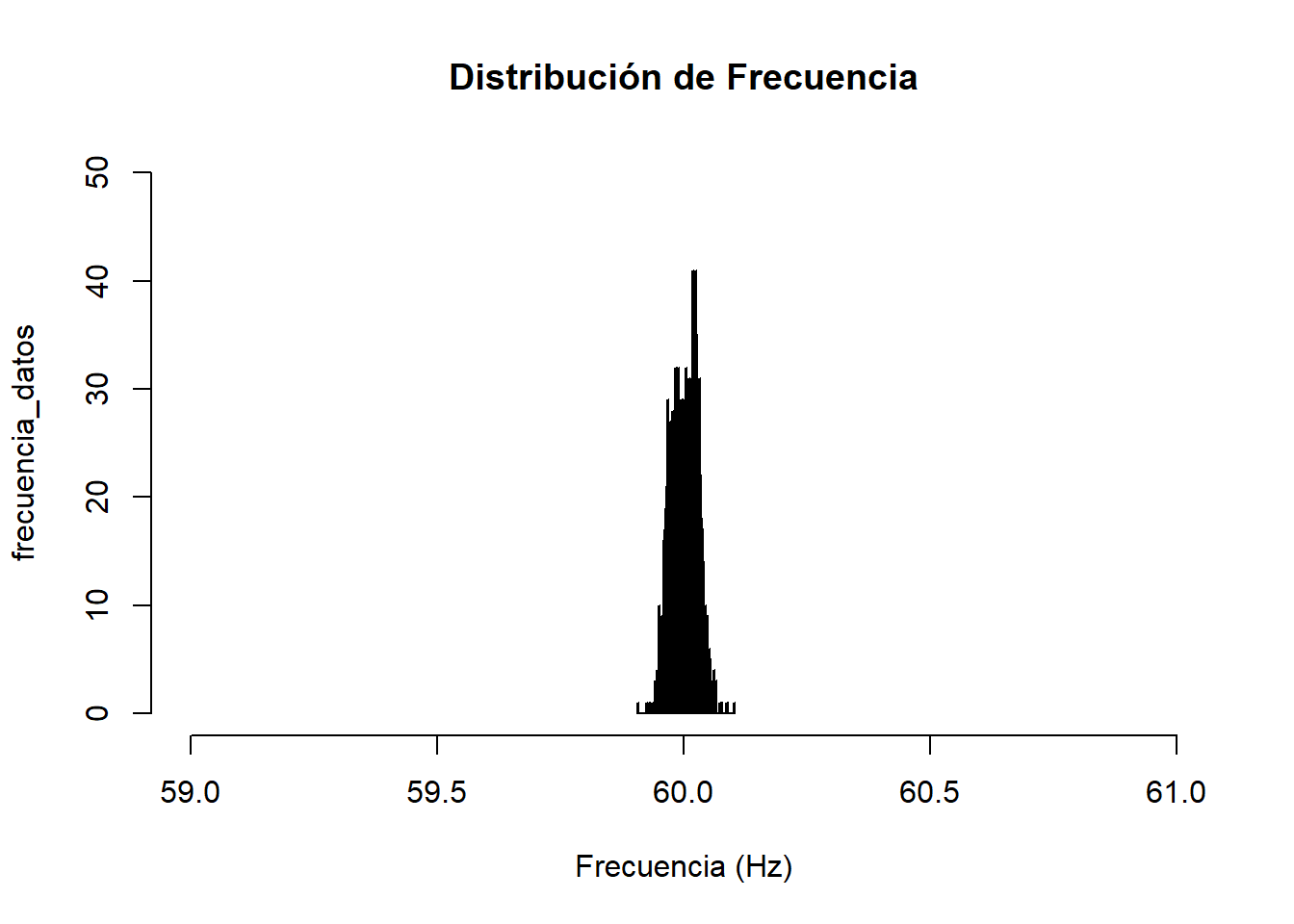

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.91
1st Qu.:59.98
Median :60.00
Mean :60.00
3rd Qu.:60.02
Max. :60.10

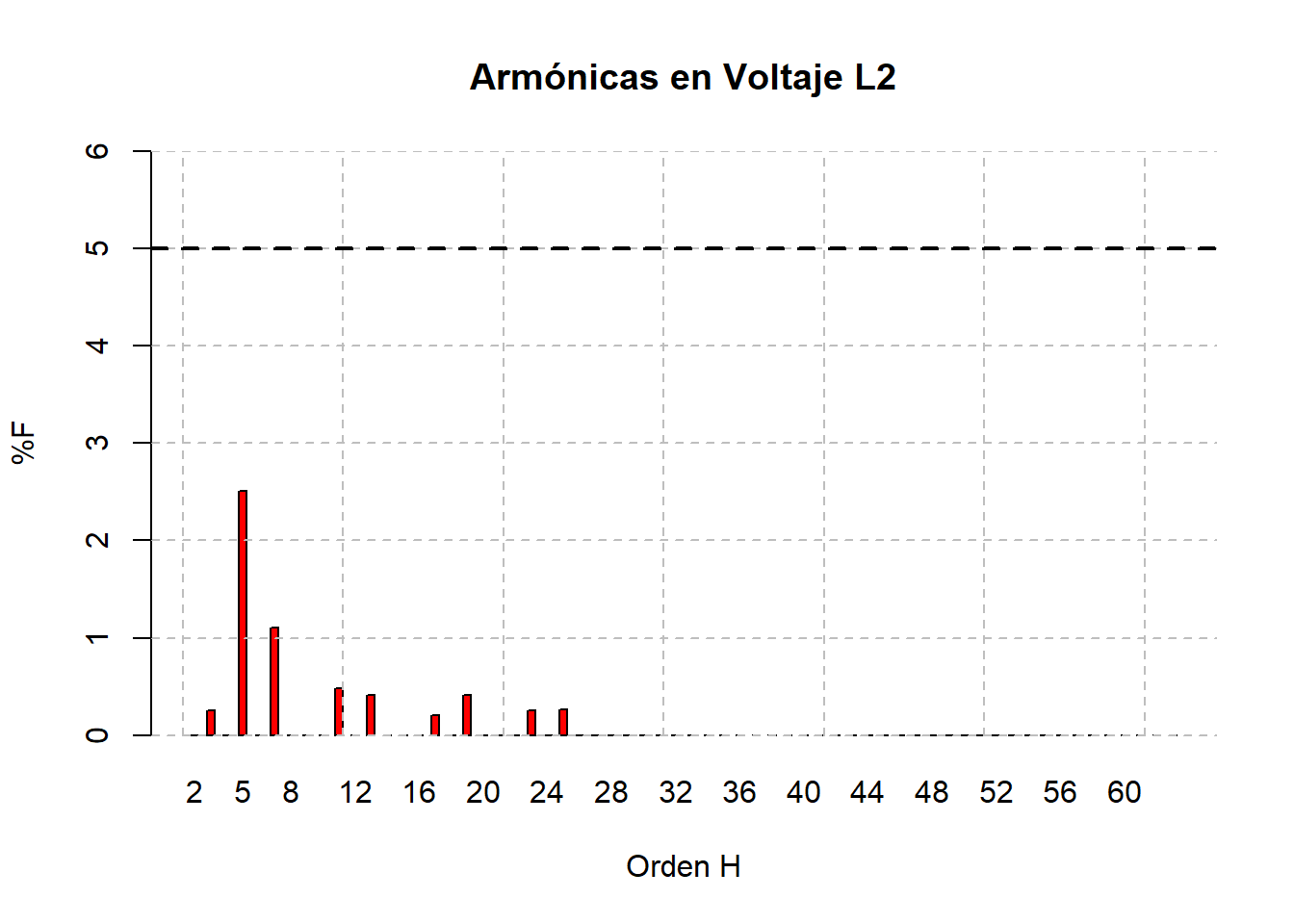

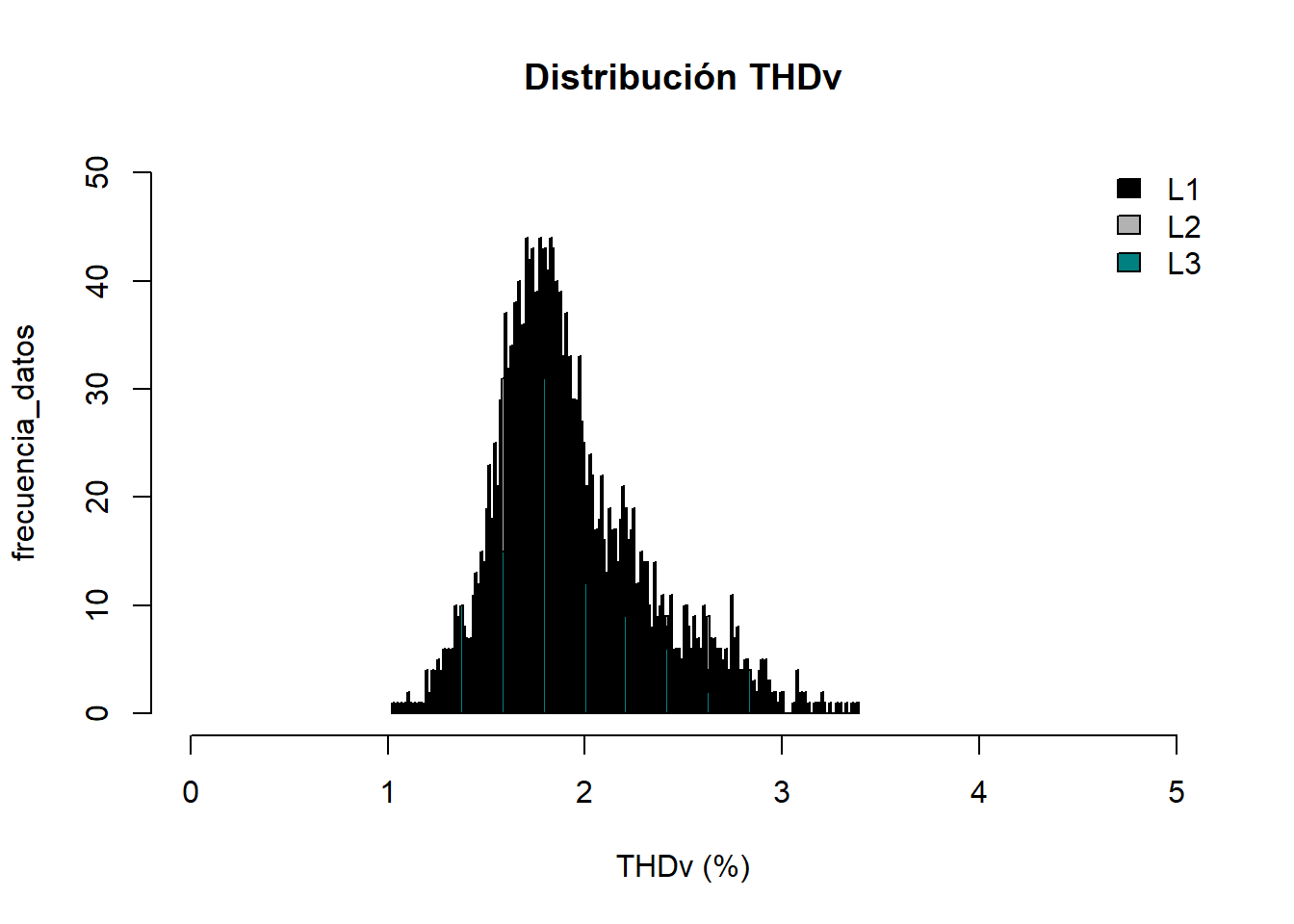

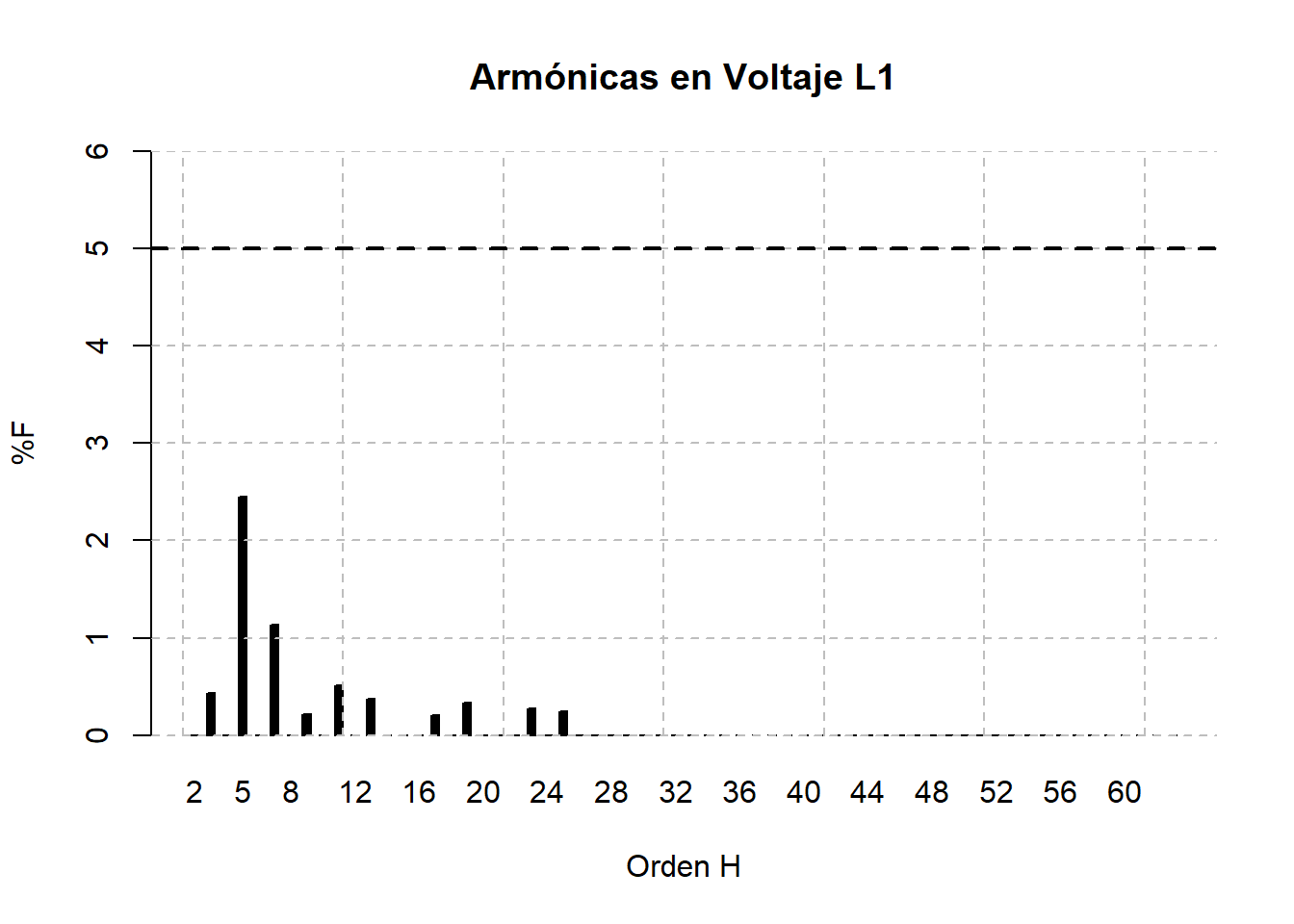

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.1 Min. :1.0 Min. :1.0
1st Qu.:1.7 1st Qu.:1.7 1st Qu.:1.6
Median :1.9 Median :1.8 Median :1.8
Mean :2.0 Mean :1.9 Mean :1.9
3rd Qu.:2.1 3rd Qu.:2.1 3rd Qu.:2.1
Max. :3.3 Max. :3.3 Max. :3.4

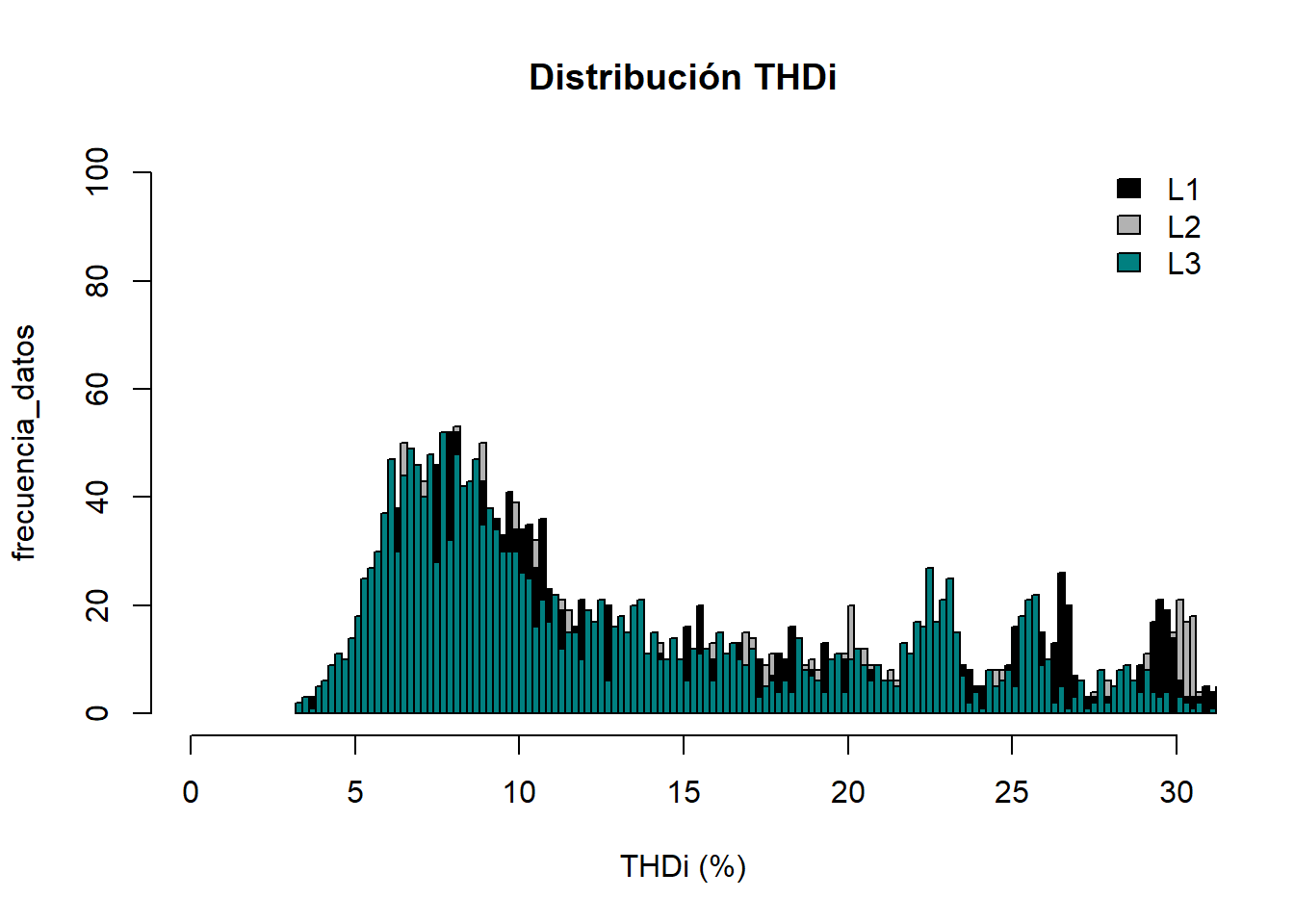

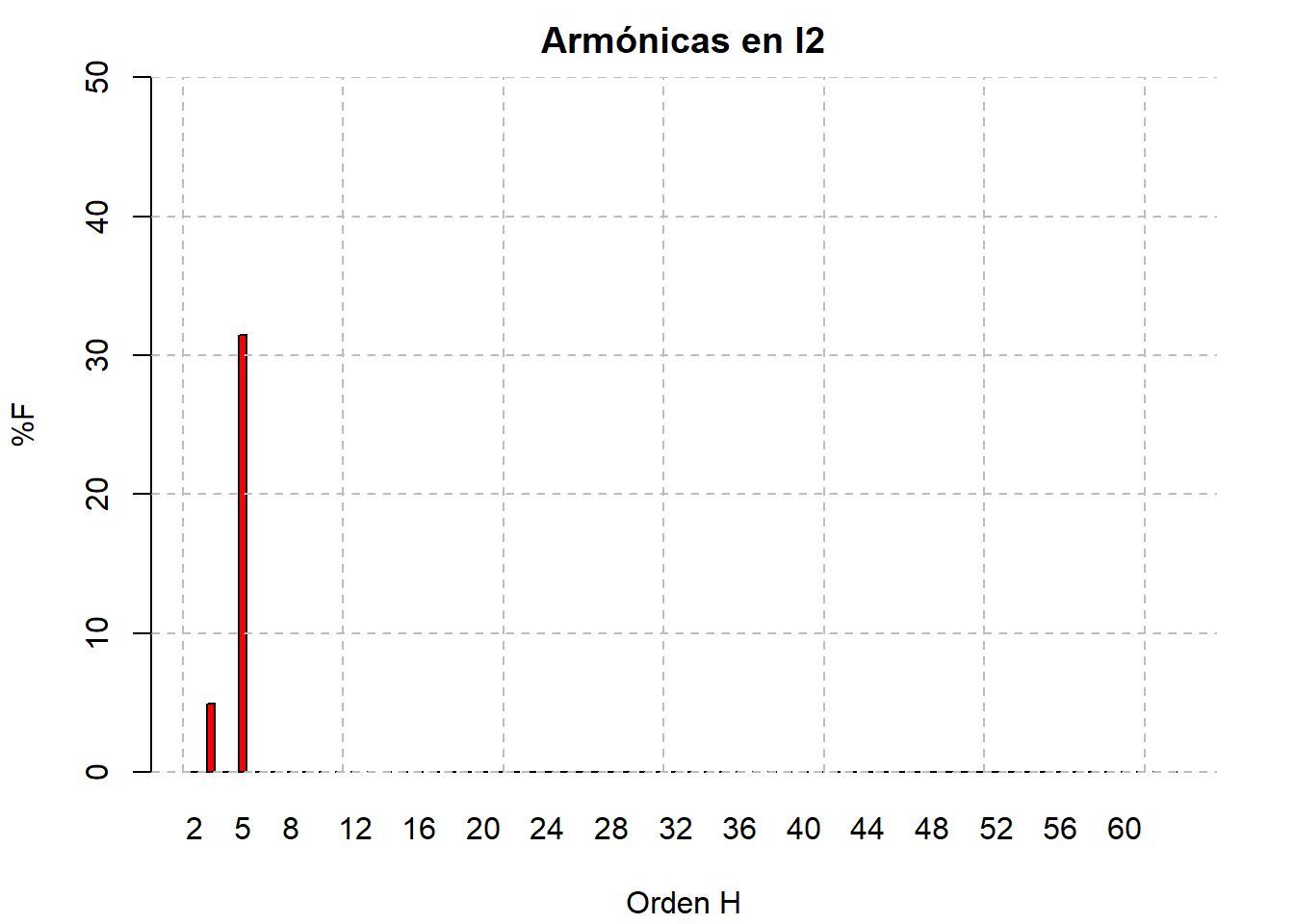

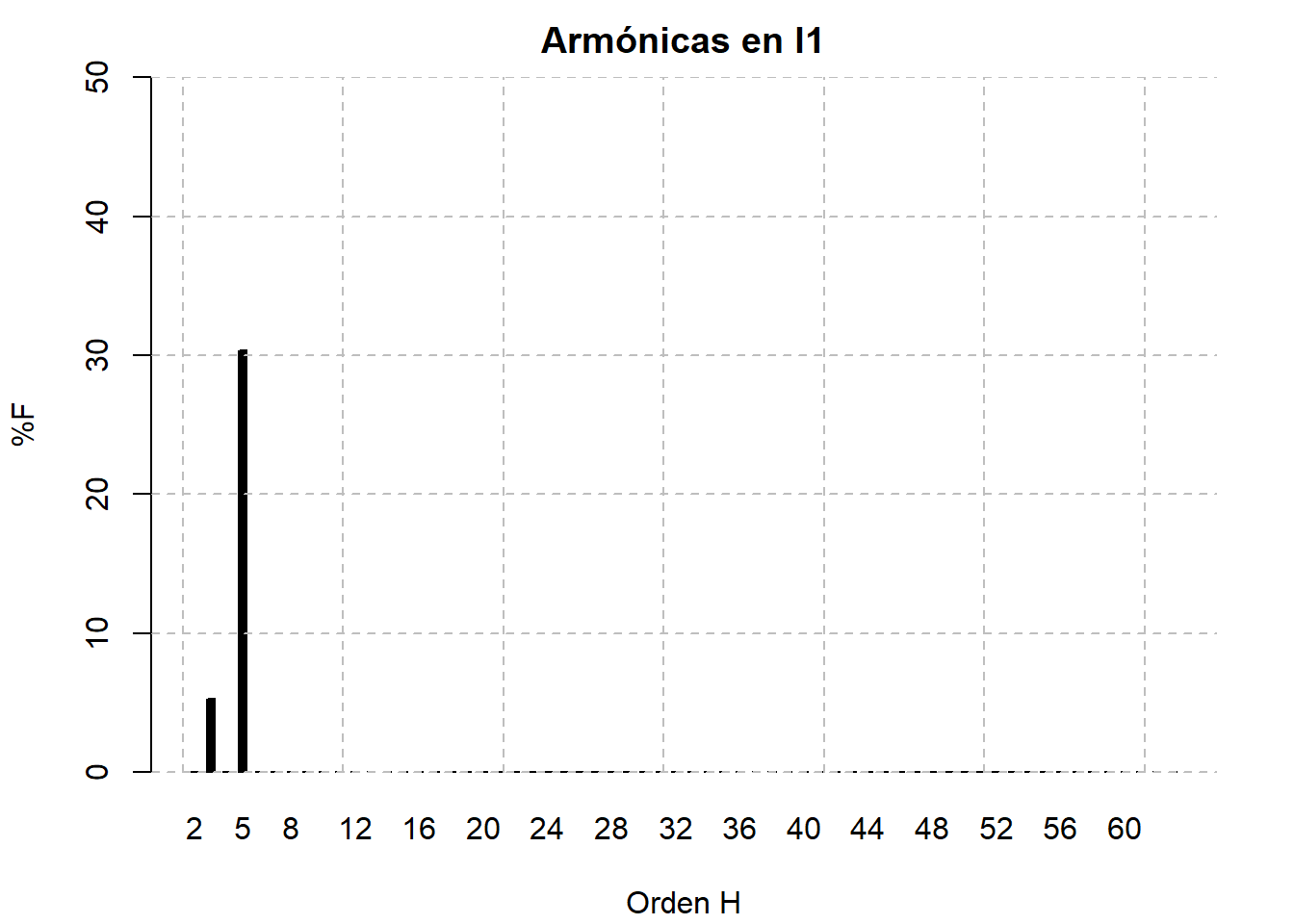

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 3.7 Min. : 3.5 Min. : 3.4
1st Qu.: 8.2 1st Qu.: 8.1 1st Qu.: 7.6
Median :11.4 Median :11.5 Median :10.8
Mean :15.4 Mean :16.7 Mean :14.1
3rd Qu.:22.2 3rd Qu.:24.6 3rd Qu.:20.1
Max. :47.4 Max. :52.8 Max. :47.5

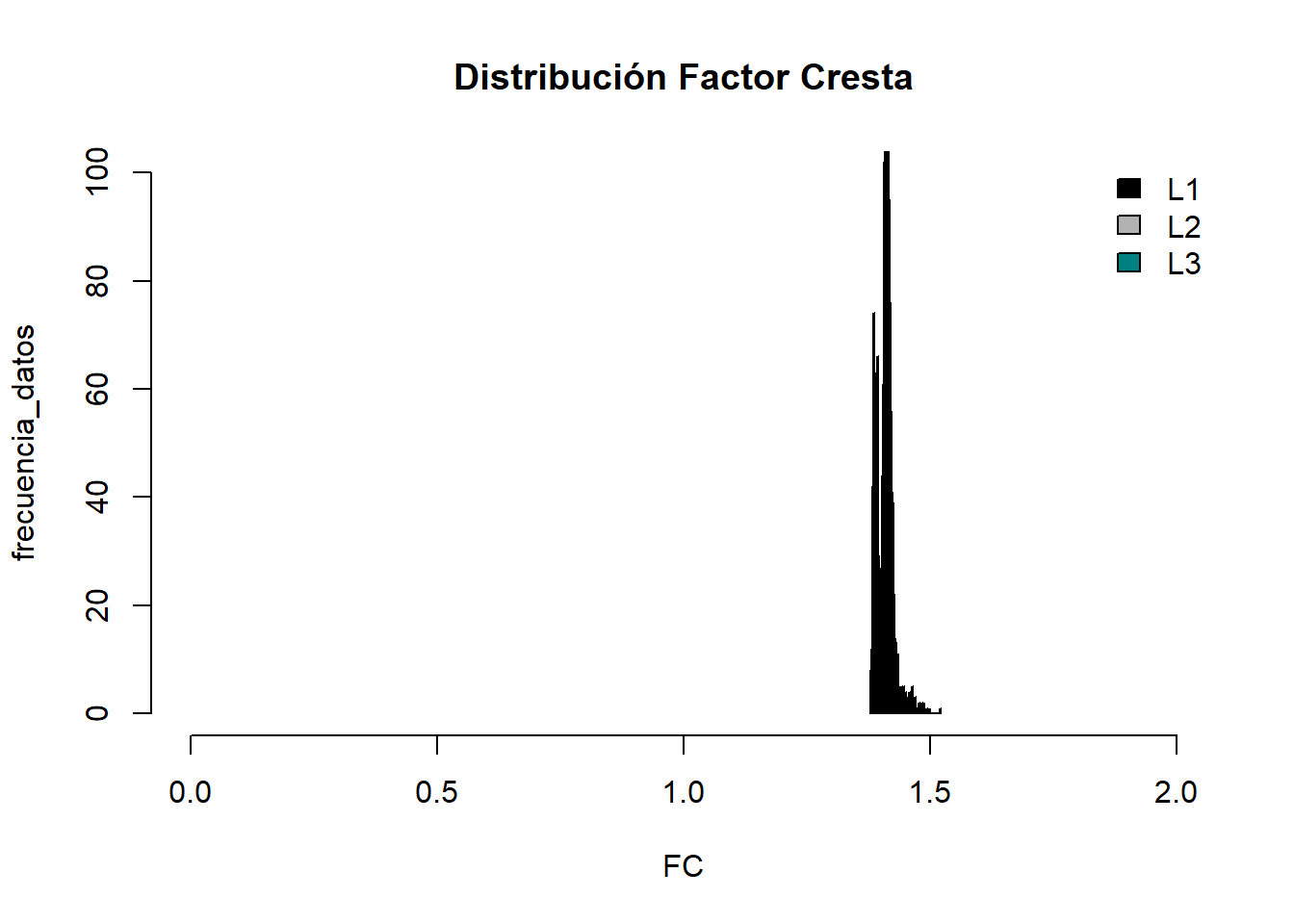

Sección: Factor Cresta

Estadistica Descriptiva de Factor Cresta
CF V1 CF V2 CF V3
Min. :1.38 Min. :1.38 Min. :1.38
1st Qu.:1.40 1st Qu.:1.39 1st Qu.:1.39
Median :1.41 Median :1.41 Median :1.41
Mean :1.41 Mean :1.41 Mean :1.41
3rd Qu.:1.42 3rd Qu.:1.41 3rd Qu.:1.42
Max. :1.50 Max. :1.50 Max. :1.52
